Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

17 de febrero de 2026

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Caliper
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de partes del sistema de frenos de la industria automotriz. Sus procesos son de fundición, fusión, moldeado, tratamiento térmico, cortes y más. Cuenta con equipos como hornos, brazos robot, bombas, lavado y aspirado, tornos, grúas, máquinas de tratamiento térmico, compresores, chillers, torres d refrigeración. Colectores de polvo, UPS, generador diésel, filtros activos y capacitores. Jornadas de trabajo 24/7.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 kV, 60 Hz
Nivel de tensión del punto de medición: 34.5 kV
Medición: Mensual
Fecha de medición inicial: 01/01/2026
Fecha de medición final: 31/01/2026

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por la normativa IEEE.

  • El voltaje RMS promedio permaneció dentro del rango permitido de ±5%; sin embargo, se detectaron cuatro caídas de tensión los días 10, 14,19 y 31 de enero, a las 11:20 hrs, 09:00 hrs, 14:00 hrs y 21:00 hrs, respectivamente. La caída más notoria fue la del 19 de enero con un 9.4%. Este mes muestra cuatro caídas de tensión comparado con meses que registraron de 2 a 14 caídas de tensión.

  • Los desbalances de tensión y corriente se mantuvieron dentro de los valores normativos, con máximos de 0.24% en tensión y 4.77% en corriente, similares a meses anteriores, lo que indica condiciones adecuadas de balance en la operación de la planta.

  • El factor de potencia se mantuvo prácticamente todo el tiempo en 0.99 en atraso, lo cual constituye una condición óptima desde el punto de vista operativo.

Importante

  • El comportamiento de las armónicas de corriente siguió el patrón esperado, con predominancia de la 5ª armónica, seguida de las 7ª, 11ª, 3ª, 17ª y 13ª, entre otras. El THD de corriente promedio fue de 8.5%, similar al mes anterior de 8.6%.

  • En cuanto a las armónicas de tensión, la de mayor magnitud fue la 5ª, seguida de la 7ª, 11ª, 13ª, 17ª, 9ª, 3ª, 19ª, 23ª, 25ª y 47ª. El THD promedio de tensión fue de 1.84% similar a meses anteriores.

  • Se recomienda verificar que la armónica 7ª no corresponda a un fenómeno de resonancia, esto debido a que es casi de la misma magnitud que la 5ª, así como dar seguimiento a las armónicas de orden superior (≥23ª) para evitar incrementos en los próximos meses.

  • En términos generales, el comportamiento armónico se mantuvo similar al de los meses anteriores.

Precaución

  • Las variaciones de tensión en el nivel de 34.5 kV deben considerarse de atención, dado que en este mes fueron 4 caídas de tensión, en los meses anteriores fueron 2, 1, 6, 6, 6, 2 y 14, respectivamente.

  • Los índices de flicker permanecieron por debajo de los límites máximos establecidos, lo cual es positivo.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 35037.84 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.99 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 2.34 0 - 5 %
THDi % 12.71 ---
Flicker Pst 0.28 0-1 p.u.
Flicker Plt 0.26 0-0.8 p.u.
Desbalance Dv % 0.24 0 - 2 %
Desbalance Di % 4.77 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
2,529.42 3,272.96 4,846.53 4,670.86 5,467.75 5,665.23 5,942.51
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
229.17 345.19 649.32 621.32 784.02 828.26 922.38
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
2,546.17 3,293.31 4,886.46 4,712.19 5,519.94 5,722.73 6,011.21
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.98 0.99 0.99 0.99 0.99 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.98 1.21 1.85 1.83 2.34 2.87 3.41
THDi (%)
min. p5 p50 mean. p95 p99 max.
5.83 7.01 8.38 8.84 12.71 14.71 16.02
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.03 0.09 0.17 0.17 0.24 0.26 0.35
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
1.00 1.65 2.57 2.78 4.77 5.75 6.76
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.94 59.99 60.00 60.00 60.02 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
32,762.30 34,107.33 35,107.08 35,037.84 35,704.60 35,843.35 36,030.23
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
40.94 53.92 81.01 78.14 93.09 96.81 102.26
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.06 0.09 0.16 0.18 0.28 0.35 8.39
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.08 0.12 0.19 0.23 0.26 1.68 3.67

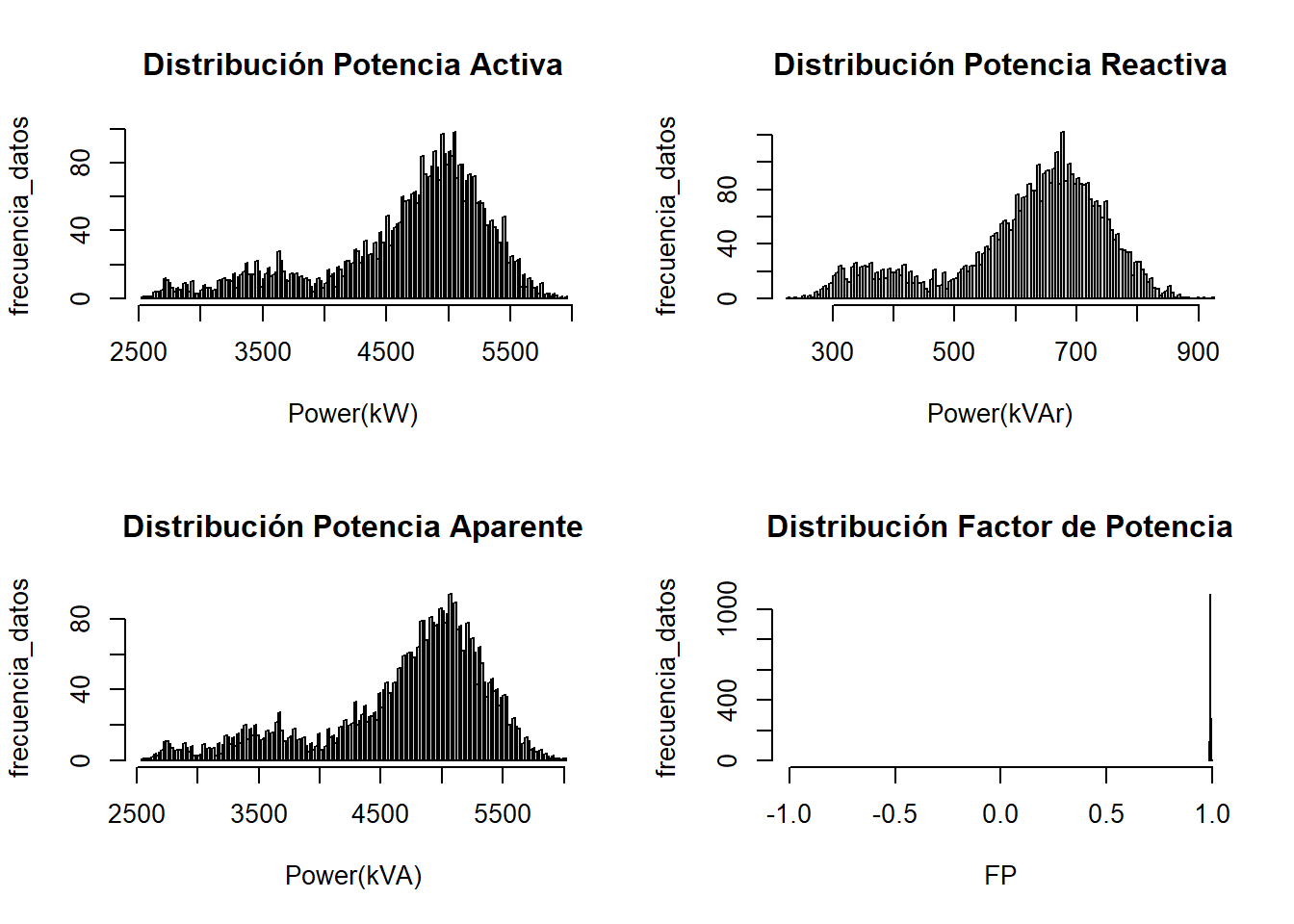

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :2529 Min. :229 Min. :2546 Min. :0.98
1st Qu.:4405 1st Qu.:569 1st Qu.:4448 1st Qu.:0.99
Median :4847 Median :649 Median :4886 Median :0.99
Mean :4671 Mean :621 Mean :4712 Mean :0.99
3rd Qu.:5116 3rd Qu.:709 3rd Qu.:5165 3rd Qu.:0.99
Max. :5943 Max. :922 Max. :6011 Max. :1.00

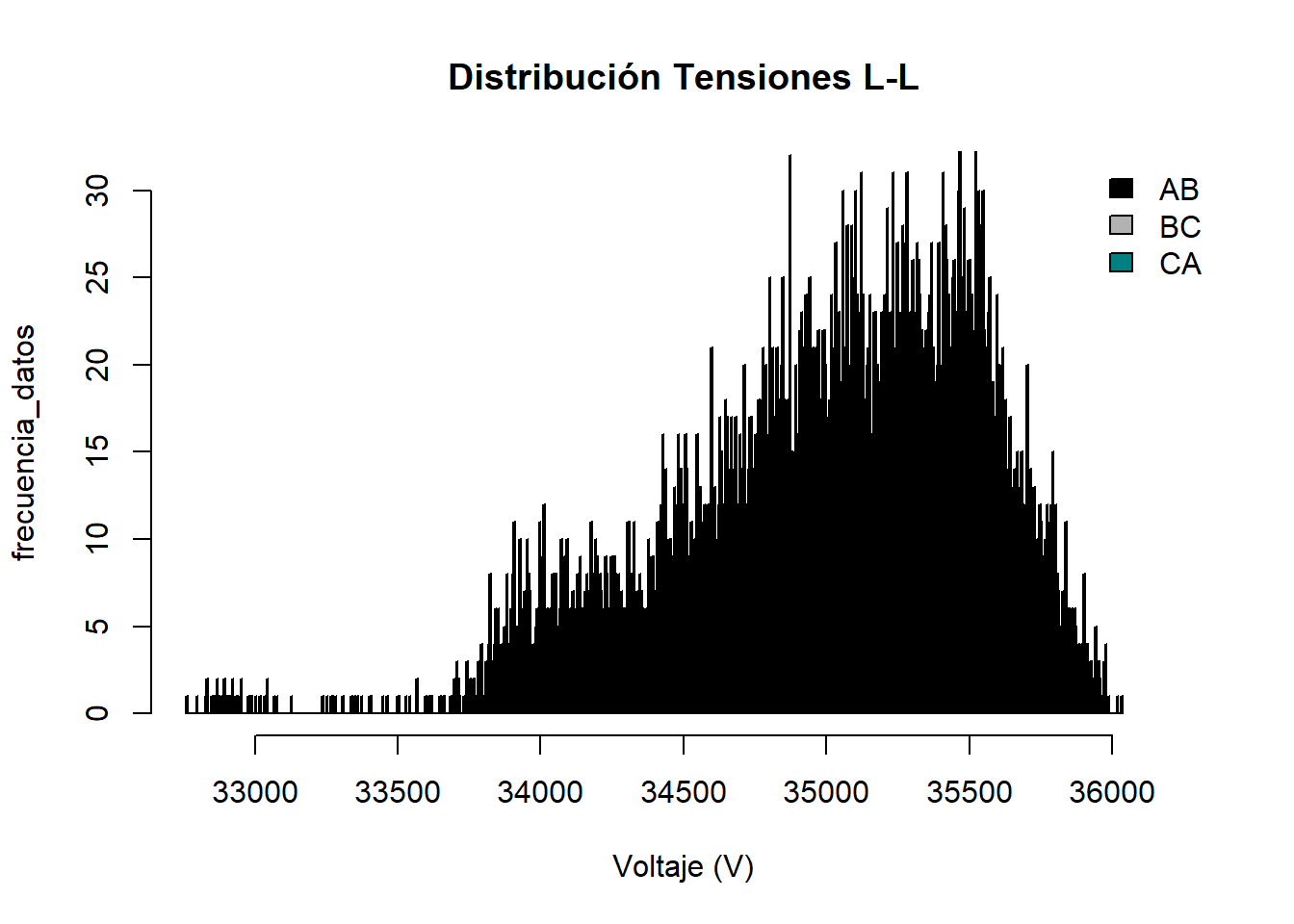

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :32762 Min. :32853 Min. :32798
1st Qu.:34599 1st Qu.:34786 1st Qu.:34827
Median :34985 Median :35153 Median :35149
Mean :34925 Mean :35094 Mean :35095
3rd Qu.:35313 3rd Qu.:35472 3rd Qu.:35460
Max. :35902 Max. :36030 Max. :35950

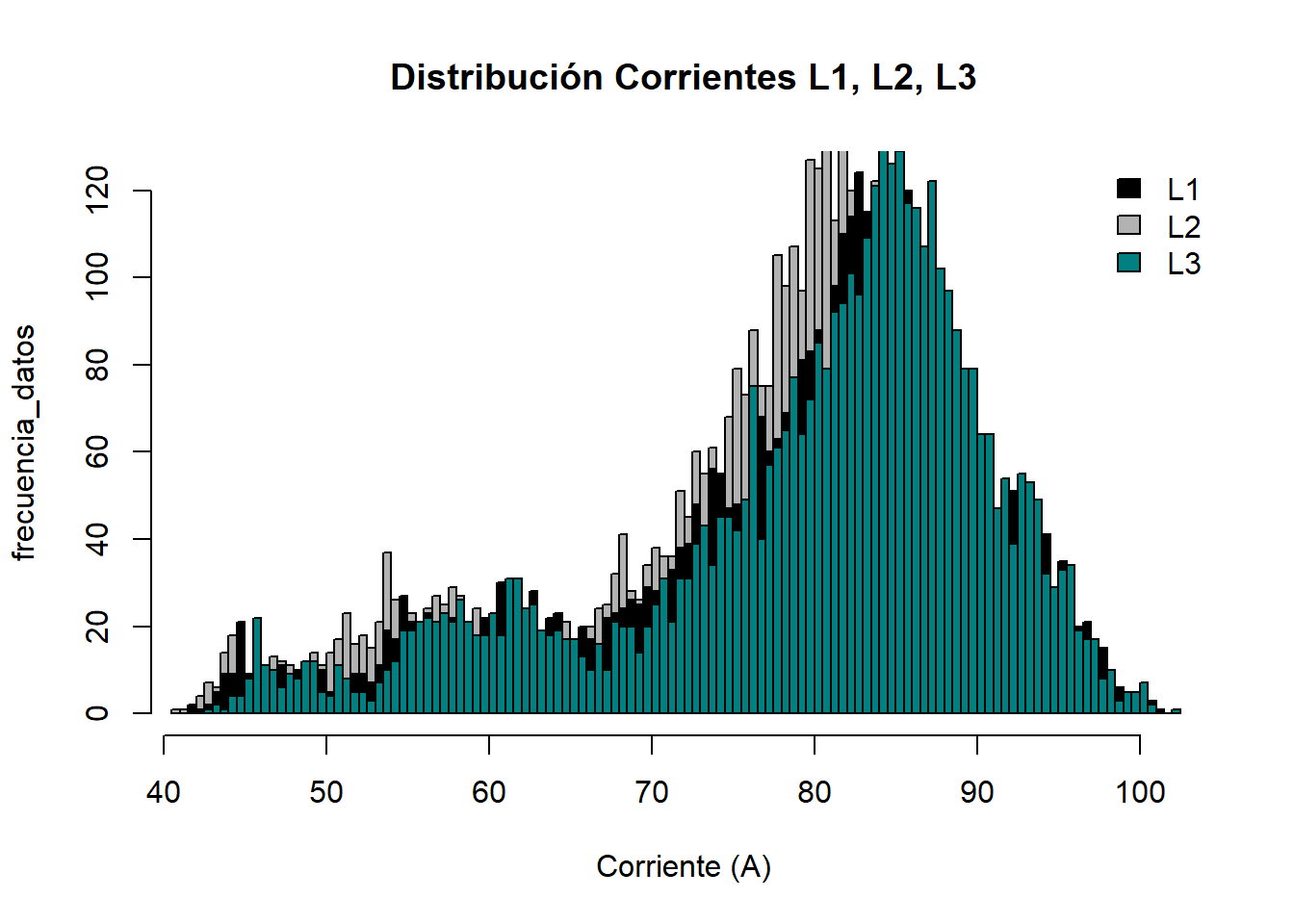

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 42 Min. :41 Min. : 43
1st Qu.: 73 1st Qu.:72 1st Qu.: 75
Median : 82 Median :79 Median : 83
Mean : 79 Mean :76 Mean : 80
3rd Qu.: 87 3rd Qu.:84 3rd Qu.: 87
Max. :102 Max. :98 Max. :102

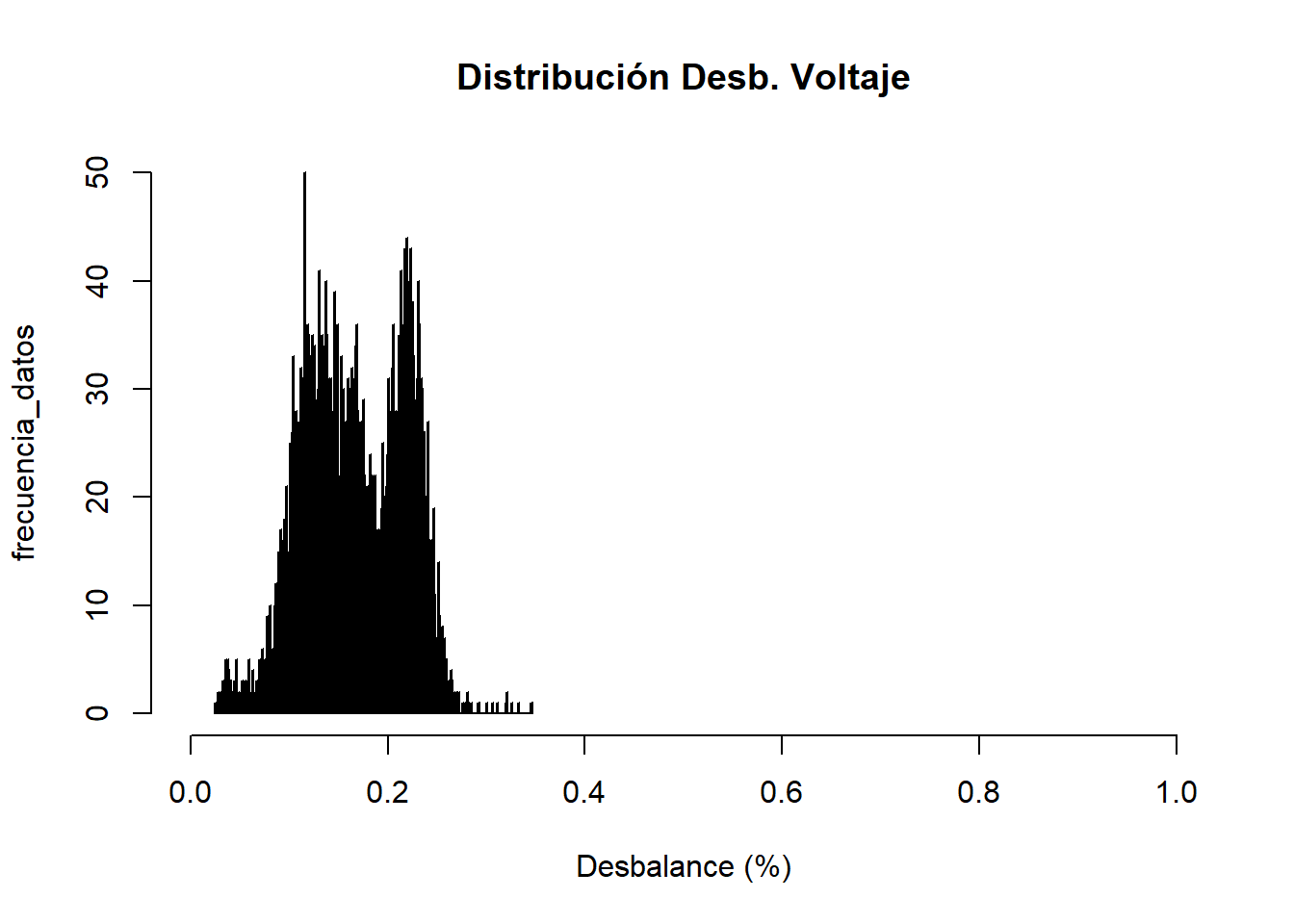

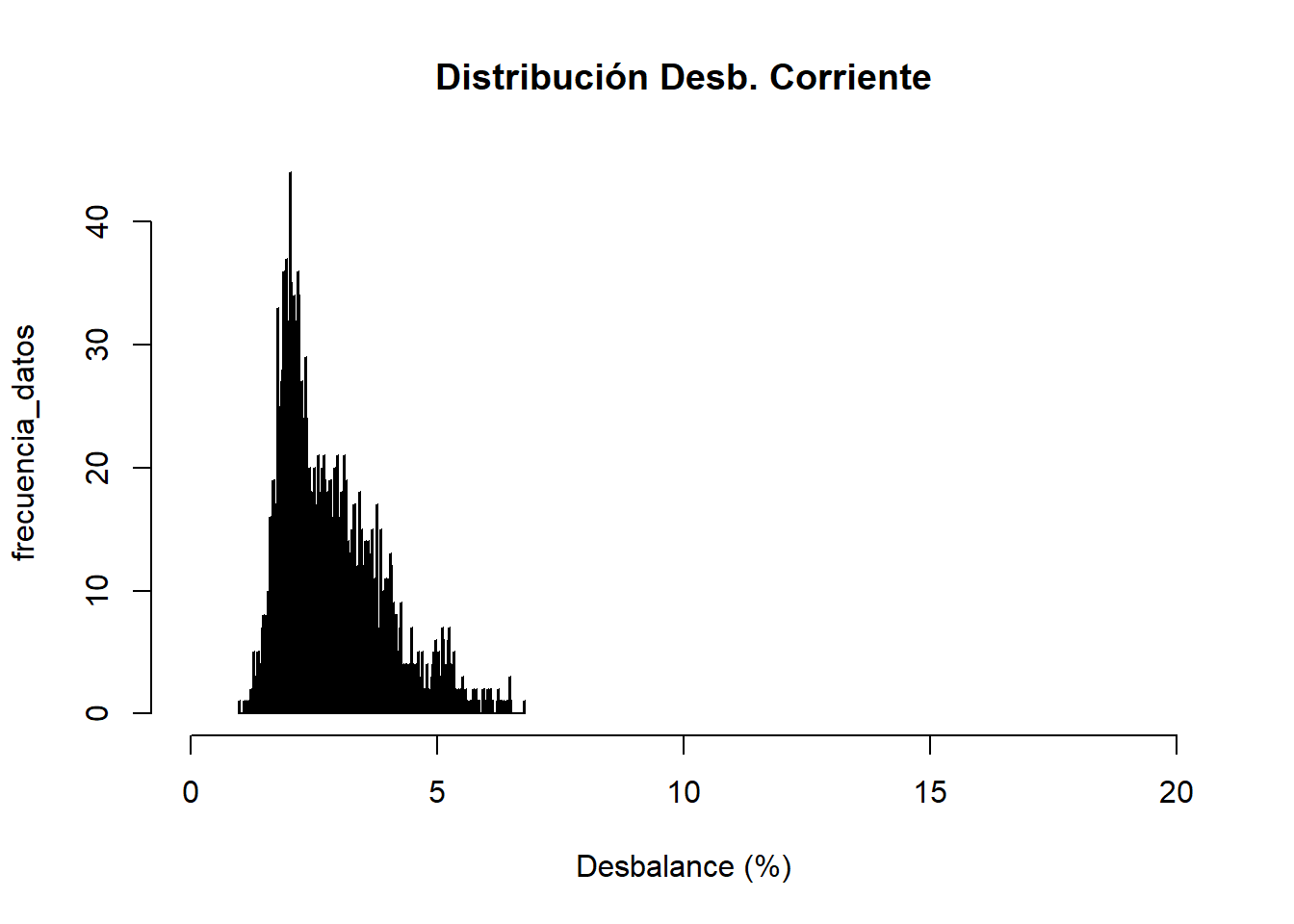

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :1.0 Min. :0.025
1st Qu.:2.0 1st Qu.:0.127
Median :2.6 Median :0.166
Mean :2.8 Mean :0.168
3rd Qu.:3.3 3rd Qu.:0.214
Max. :6.8 Max. :0.347

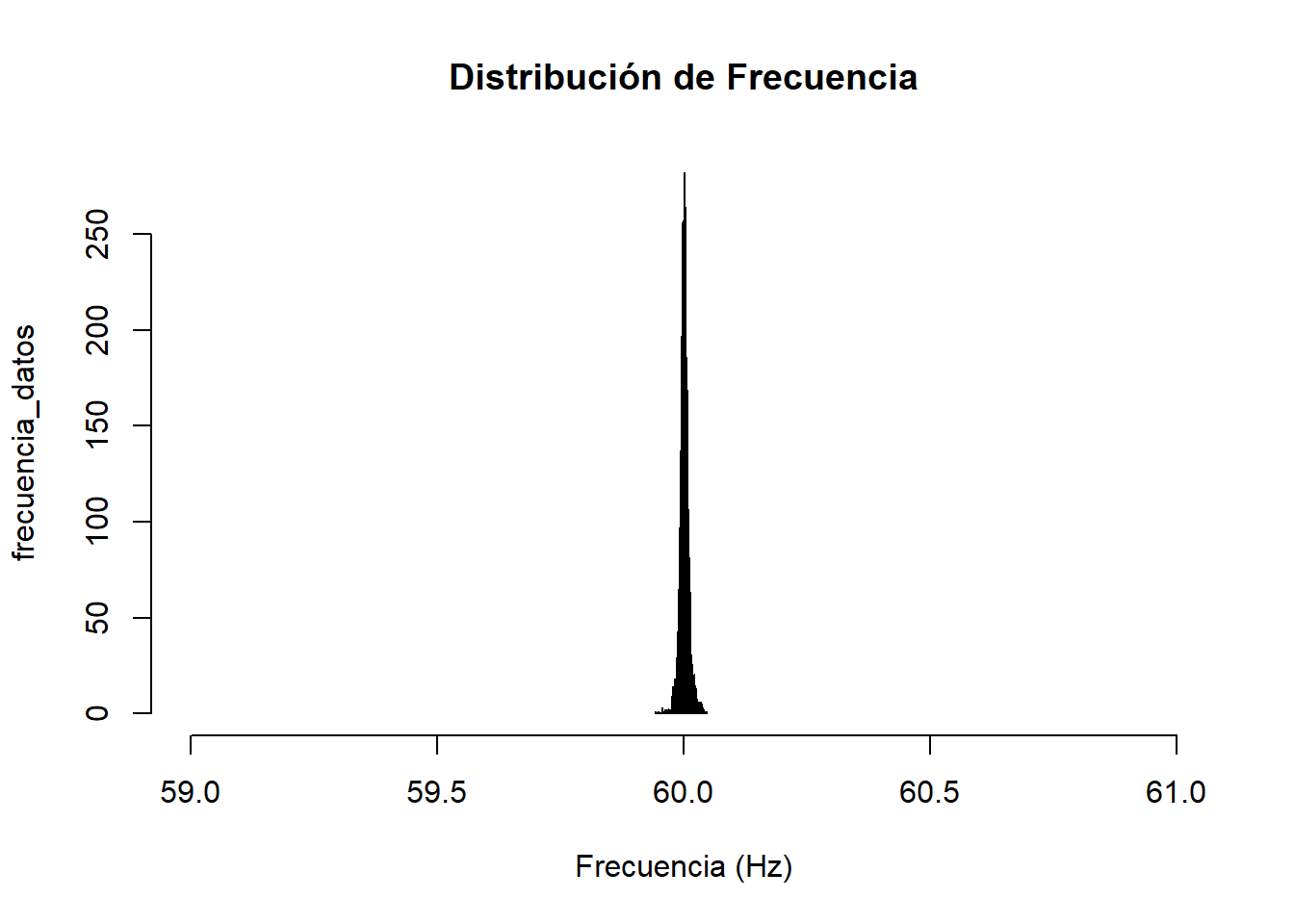

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.94
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.05

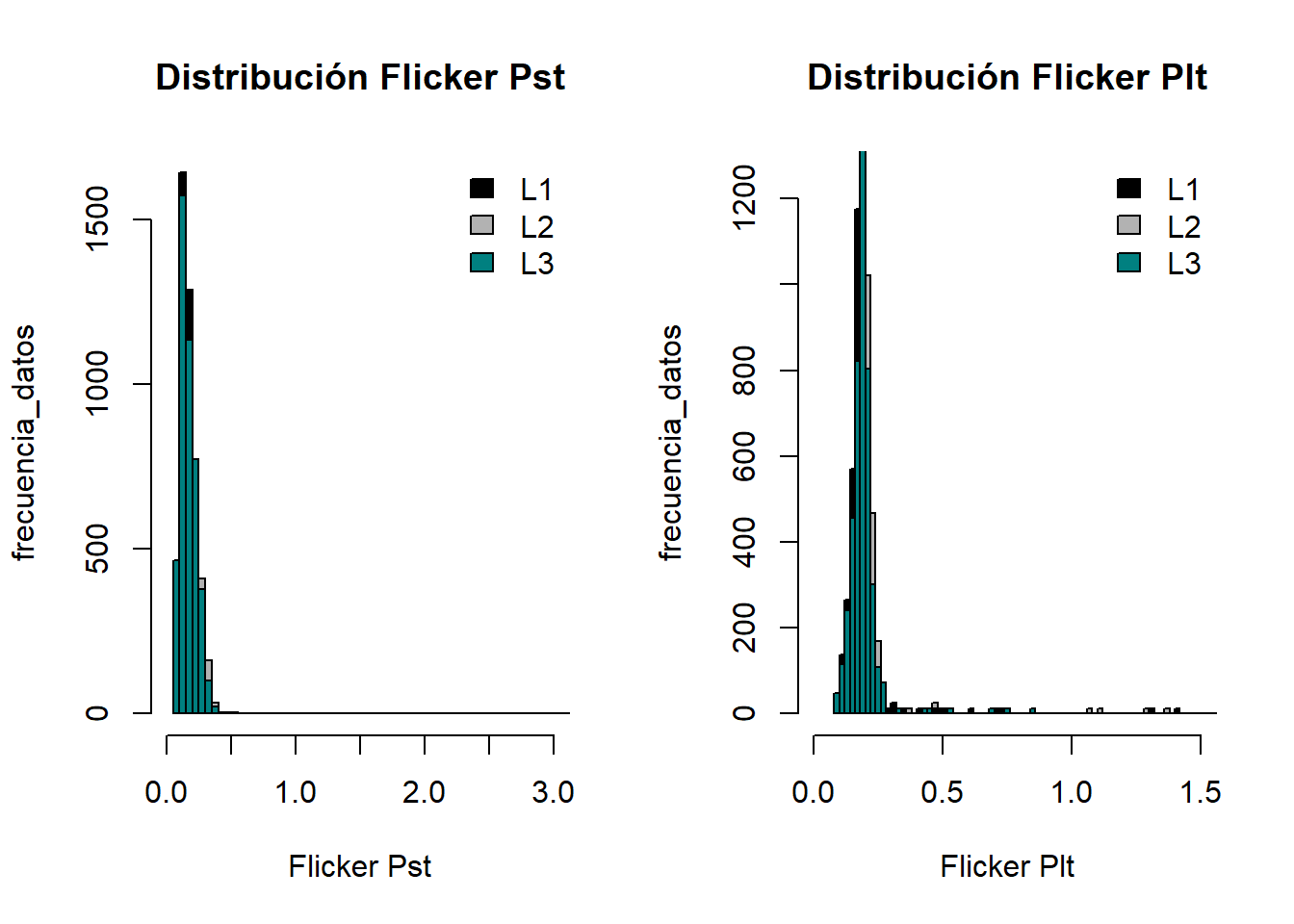

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0560 Min. :0.0550 Min. :0.0570 Min. :0.0820 Min. :0.0830 Min. :0.0830
1st Qu.:0.1230 1st Qu.:0.1250 1st Qu.:0.1220 1st Qu.:0.1630 1st Qu.:0.1730 1st Qu.:0.1680
Median :0.1550 Median :0.1600 Median :0.1585 Median :0.1815 Median :0.1955 Median :0.1910
Mean :0.1735 Mean :0.1828 Mean :0.1785 Mean :0.2192 Mean :0.2298 Mean :0.2269
3rd Qu.:0.1990 3rd Qu.:0.2160 3rd Qu.:0.2090 3rd Qu.:0.1980 3rd Qu.:0.2160 3rd Qu.:0.2090
Max. :7.3520 Max. :8.3940 Max. :8.0860 Max. :3.2110 Max. :3.6670 Max. :3.5320

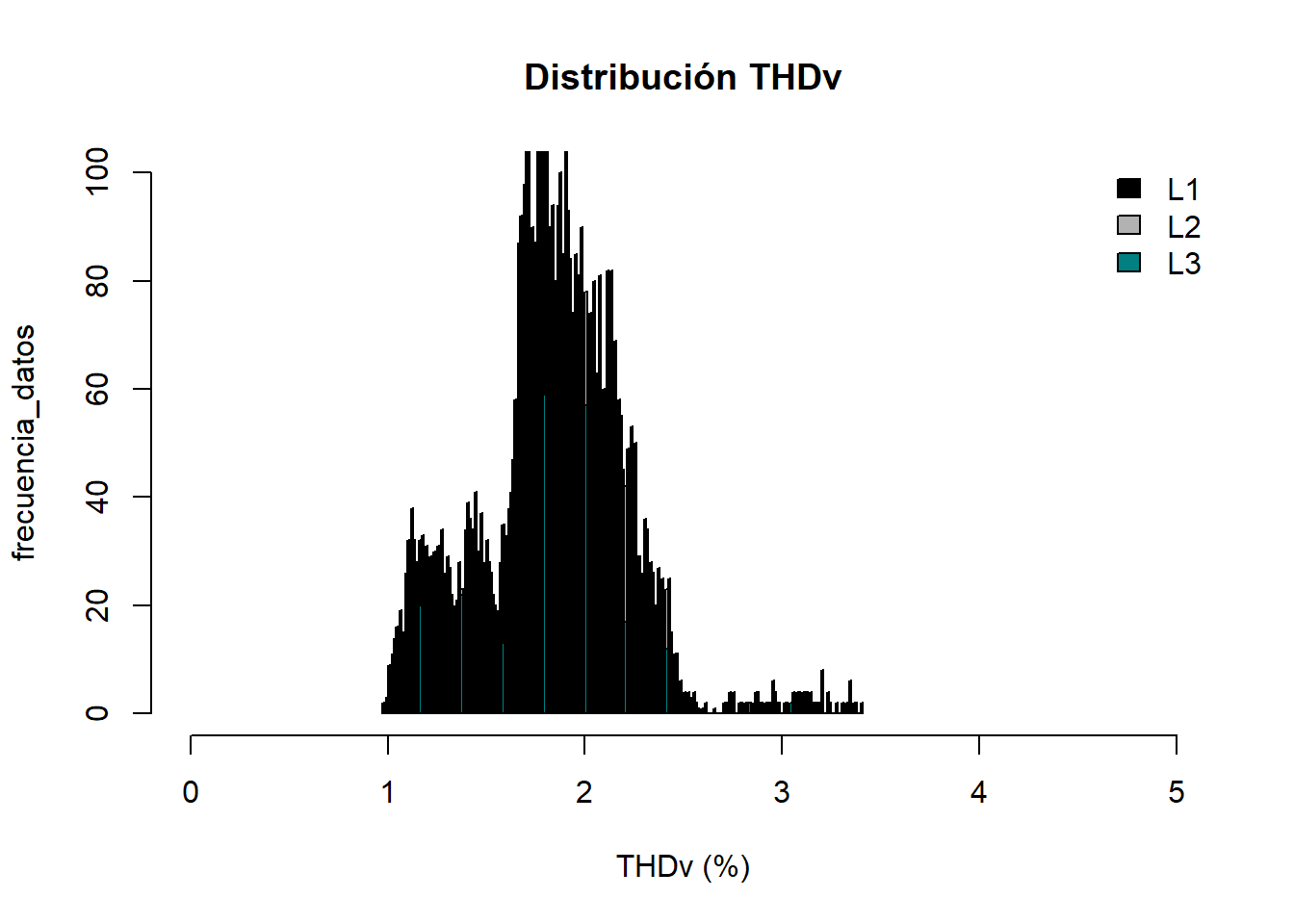

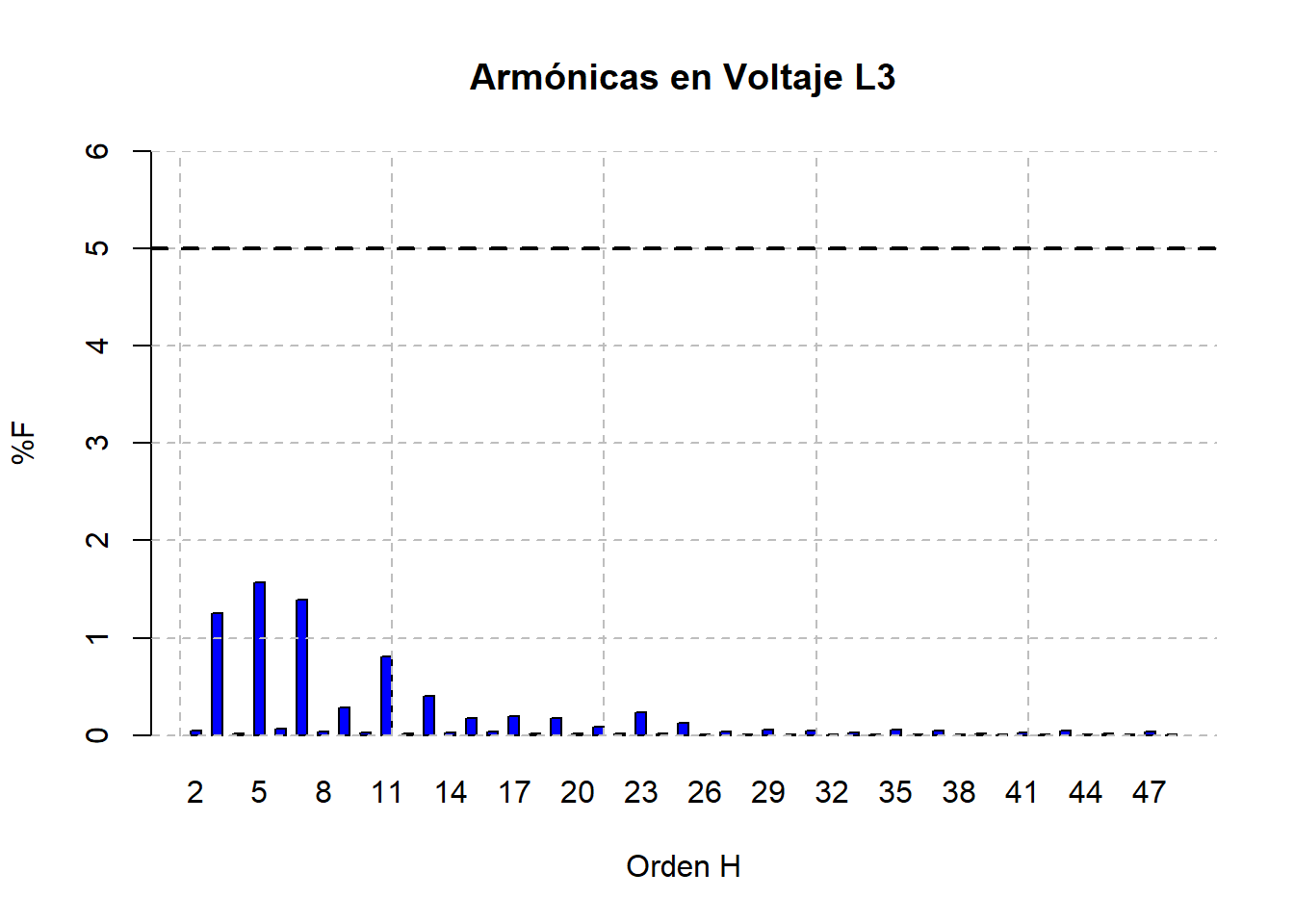

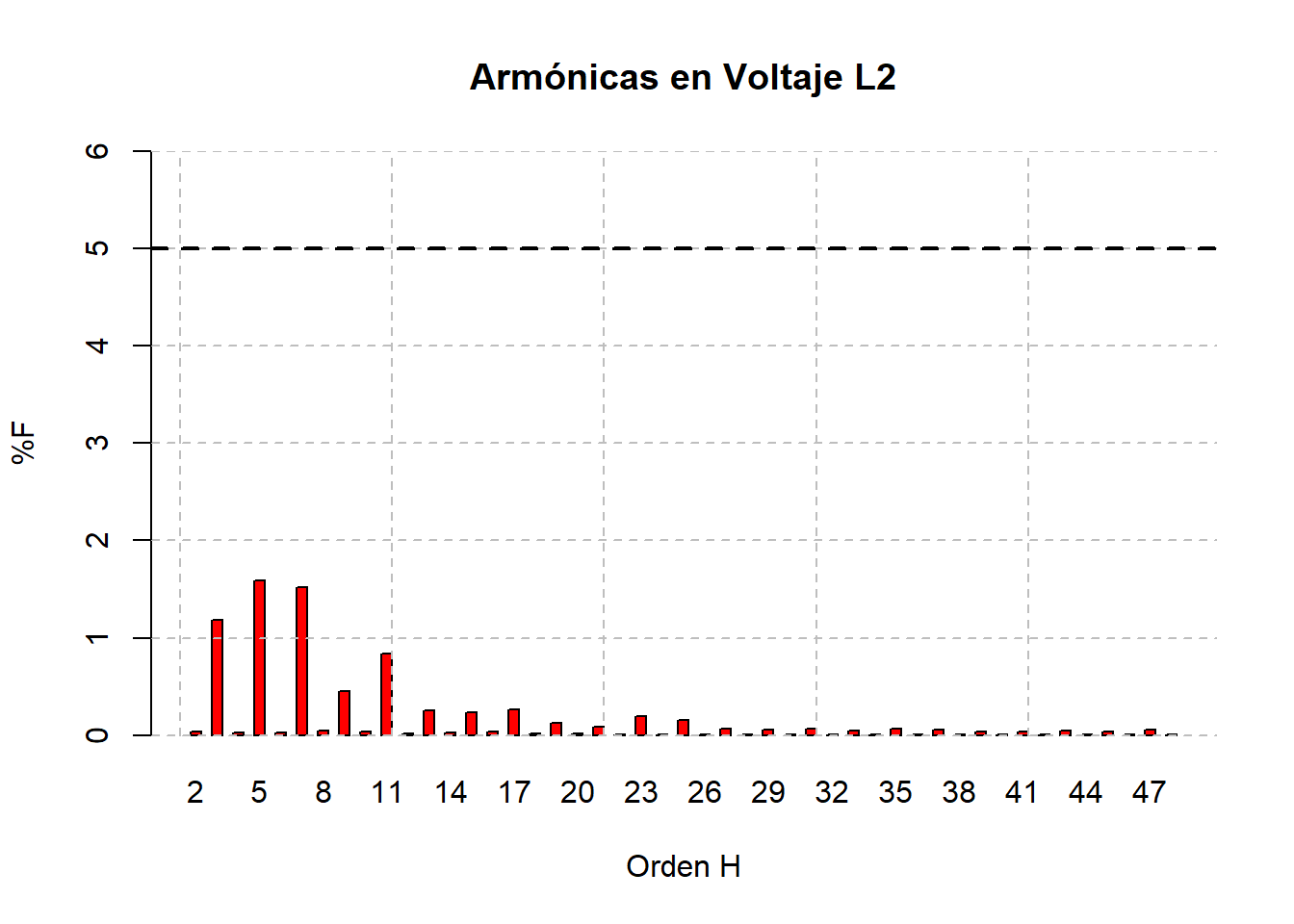

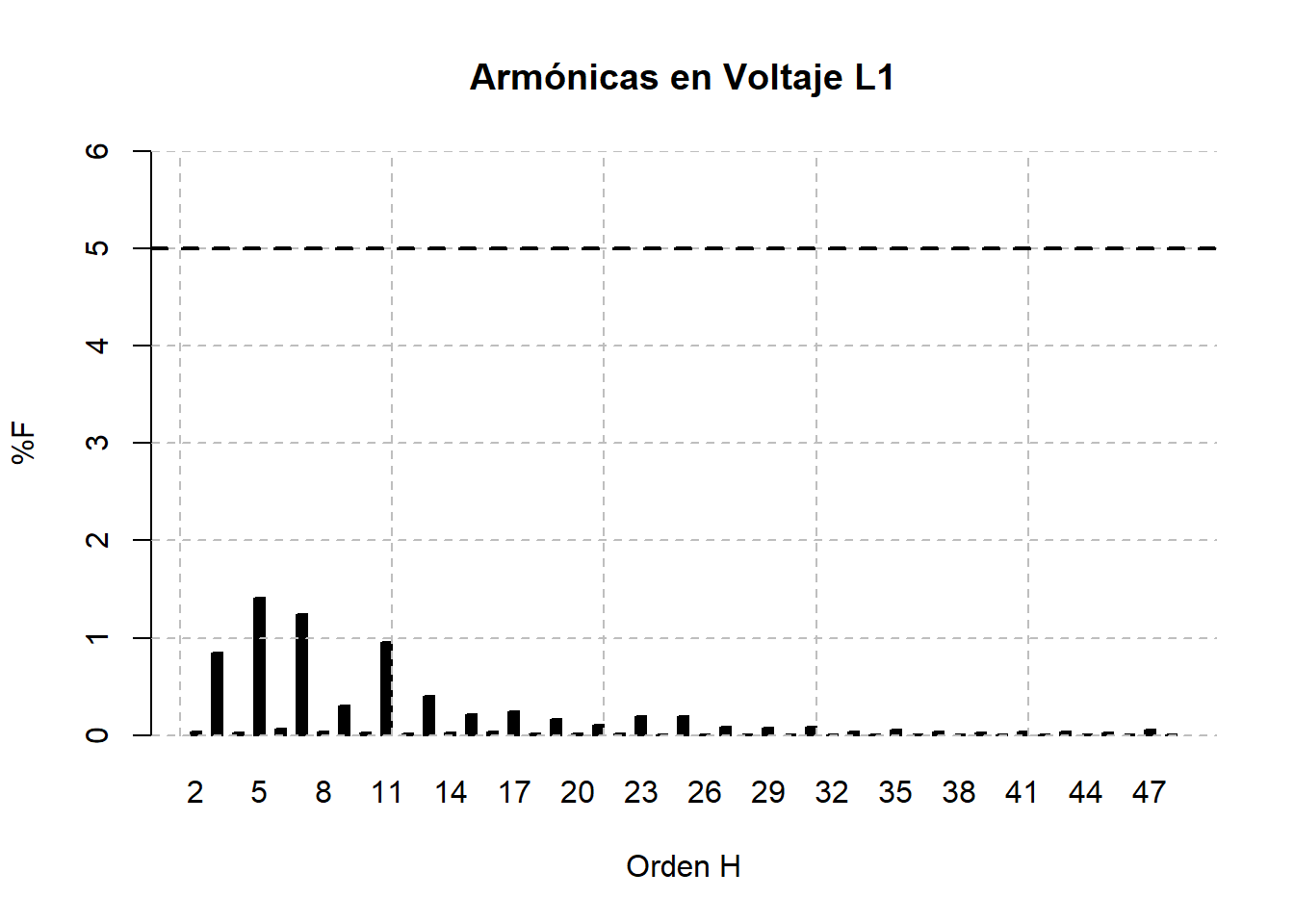

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.98 Min. :1.2 Min. :0.99
1st Qu.:1.55 1st Qu.:1.8 1st Qu.:1.71
Median :1.73 Median :2.0 Median :1.89
Mean :1.68 Mean :2.0 Mean :1.84
3rd Qu.:1.85 3rd Qu.:2.2 3rd Qu.:2.04
Max. :3.15 Max. :3.4 Max. :3.16

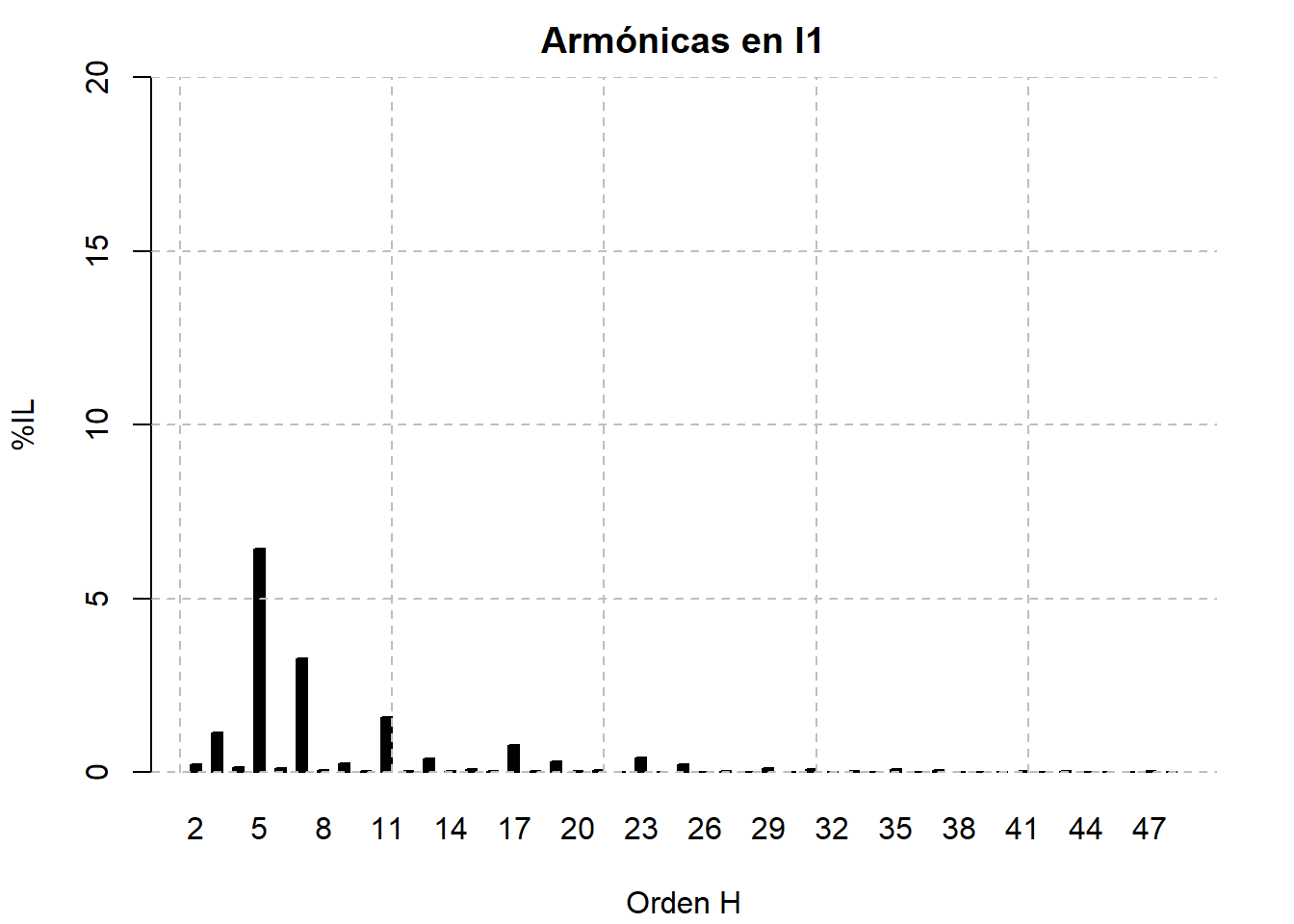

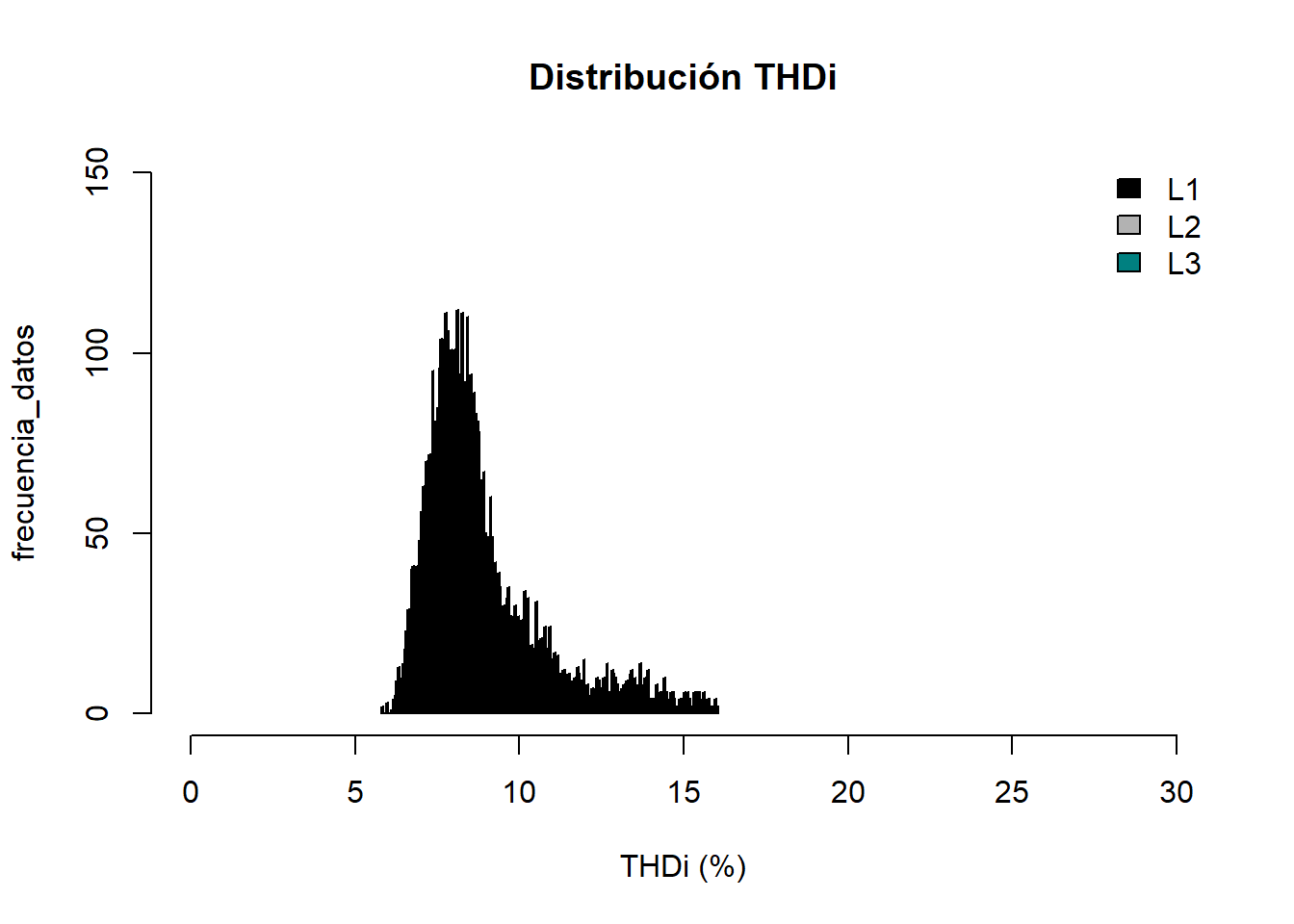

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 6.1 Min. : 6.3 Min. : 5.8
1st Qu.: 7.9 1st Qu.: 7.9 1st Qu.: 7.5
Median : 8.5 Median : 8.5 Median : 8.1
Mean : 9.0 Mean : 9.0 Mean : 8.5
3rd Qu.: 9.5 3rd Qu.: 9.6 3rd Qu.: 9.1
Max. :15.9 Max. :16.0 Max. :14.8
